  • SLEWING BEARING

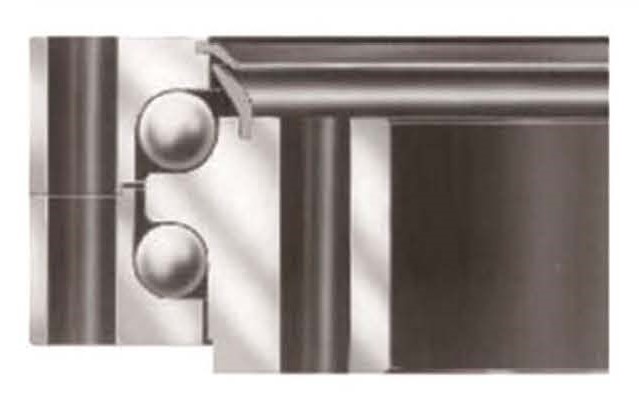

  • 2열 볼타입

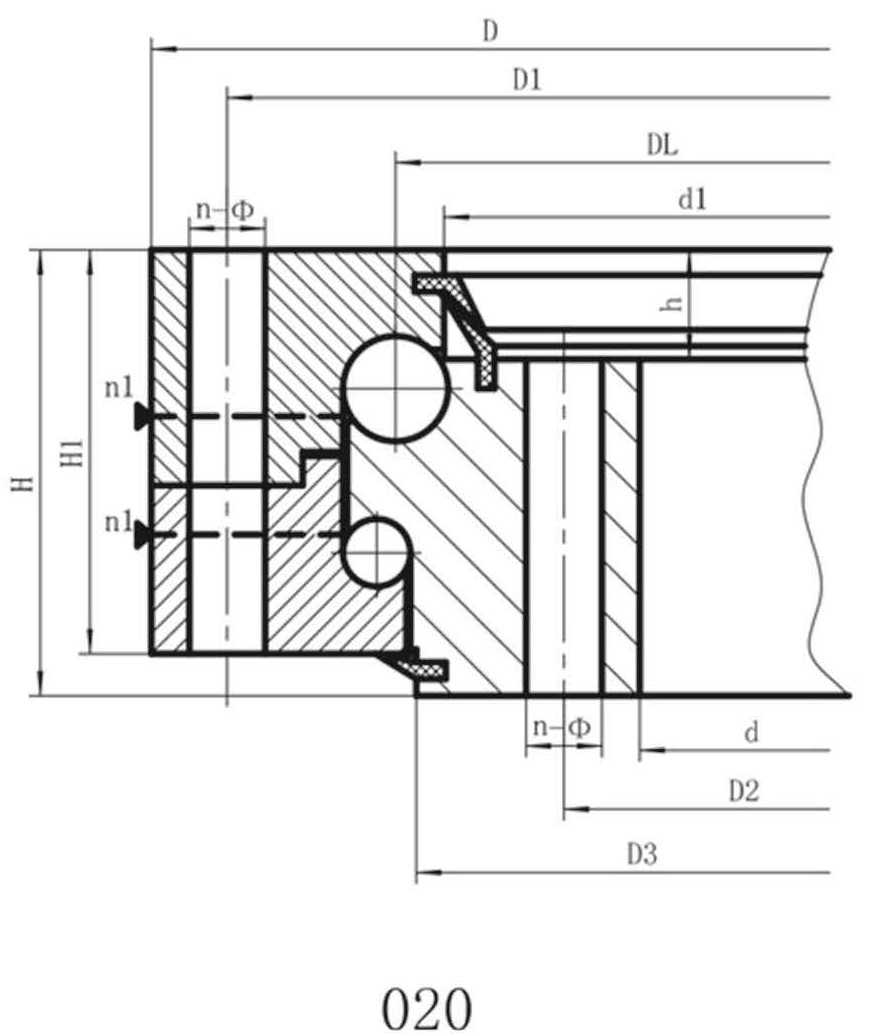

  • 논기어 (020 시리즈)
모델명 Dimensions Mounting Dimensions Structural Dimension Weight (kg) 다운로드
D (mm) d (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) n1 D3 (mm) d1 (mm) H1 (mm) h (mm)
020.25.500 616 384 106 580 420 20 18 4 482 477 96 26 100
020.25.560 676 444 106 640 480 20 18 4 542 537 96 26 115
020.25.630 746 514 106 710 550 24 18 4 612 607 96 26 130
020.25.710 826 594 106 790 630 24 18 4 692 687 96 26 140
020.28.800 942 658 124 898 702 30 22 6 777 771 114 29 200
020.28.900 1042 758 124 998 802 30 22 6 877 871 114 29 250
020.28.1000 1142 858 124 1098 902 36 22 6 977 971 114 29 300
020.28.1120 1262 978 124 1218 1022 36 22 6 1097 1091 114 29 340
020.32.1250 1426 1074 160 1374 1126 40 26 5 1215 1214 150 39 580
020.32.1400 1576 1224 160 1524 1272 40 26 5 1365 1364 150 39 650
020.32.1600 1776 1424 160 1724 1476 45 26 5 1565 1564 150 39 750
020.32.1800 1976 1624 160 1924 1676 45 26 5 1765 1764 150 39 820
020.40.2000 2215 1785 190 2149 1851 48 33 8 1965 1962 178 47 1150
020.40.2240 2455 2025 190 2389 2091 48 33 8 2206 2202 178 47 1500
020.40.2500 2715 2285 190 2649 2351 56 33 8 2465 2462 178 47 1700
020.40.2800 3015 2585 190 2949 2651 56 33 8 2765 2762 178 47 1900
020.50.3150 3428 2872 226 3338 2962 56 45 8 3104 3102 214 56 3300
020.50.3550 3828 3272 226 3738 3362 56 45 8 3504 3502 214 56 3700
020.50.4000 4278 3722 226 4188 3812 60 45 10 3954 3952 214 56 4200
020.50.4500 4778 4222 226 4688 4312 60 45 10 4454 4452 214 56 4700
