외치기어 (021/022 시리즈)

  • SLEWING BEARING
  • 2열 볼타입
  • 외치기어 (021/022 시리즈)

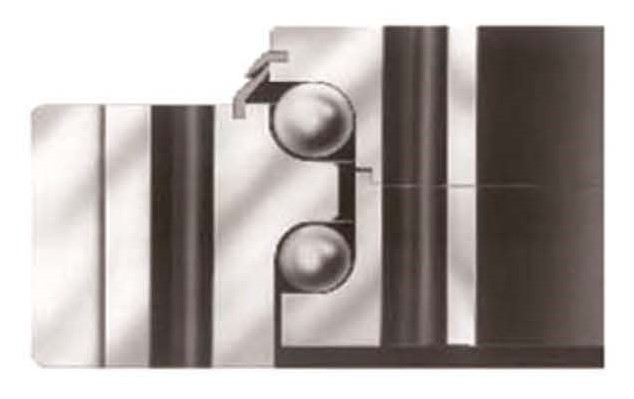

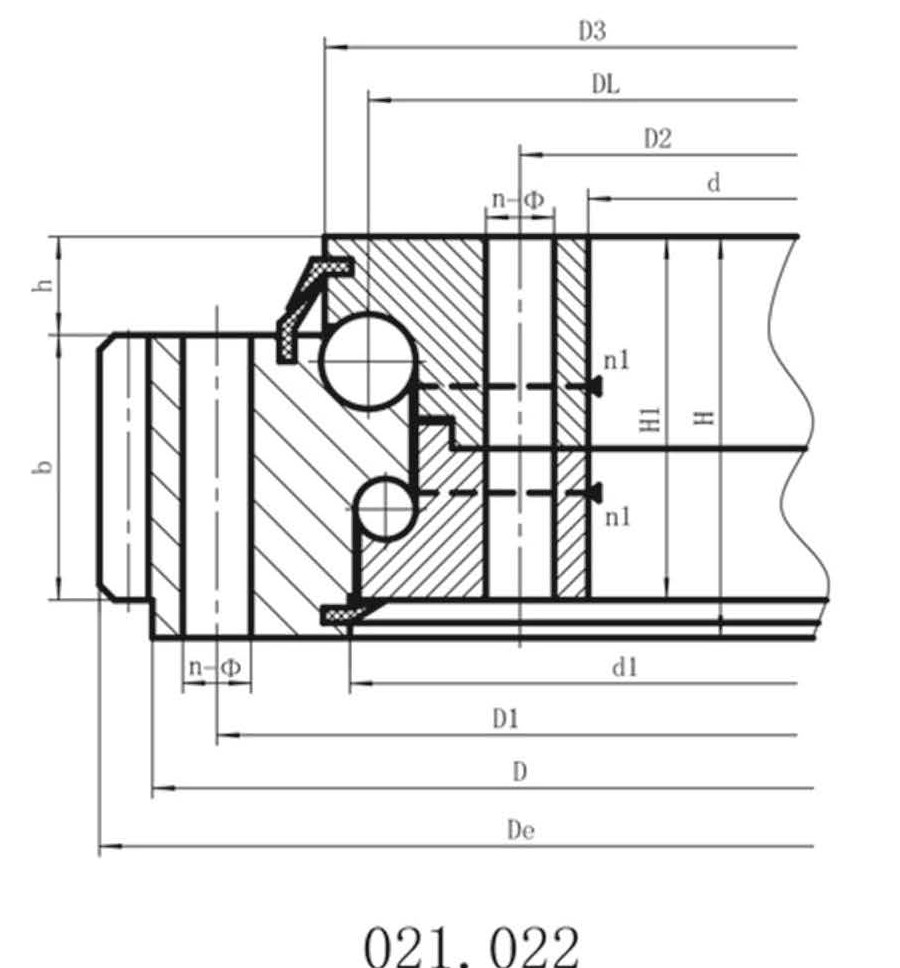

모델명 Dimensions Mounting Dimensions Structural Dimension Gear data Tooth force Weight (kg) 다운로드
D (mm) d (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) n1 D3 (mm) d1 (mm) H1 (mm) h (mm) b (mm) x Module De (mm) z 노멀라이징 Z10⁴N 퀜칭 T10⁴N
021.25.500 616 384 106 580 420 20 18 4 523 518 96 26 60 0.5 5 644 126 3.7 5.2 100
022.25.500 616 384 106 580 420 20 18 4 523 518 96 26 60 0.5 6 646.8 105 4.5 6.2 100
021.25.560 676 444 106 640 480 20 18 4 583 578 96 26 60 0.5 5 704 138 3.7 5.2 115
022.25.560 676 444 106 640 480 20 18 4 583 578 96 26 60 0.5 6 706.8 115 4.5 6.2 115
021.25.630 746 514 106 710 550 24 18 4 653 648 96 26 60 0.5 6 790.8 129 4.5 6.2 130
022.25.630 746 514 106 710 550 24 18 4 653 648 96 26 60 0.5 8 790.4 96 6 8.3 130
021.25.710 826 594 106 790 630 24 18 4 733 728 96 26 60 0.5 6 862.8 141 4.5 6.2 140
022.25.710 826 594 106 790 630 24 18 4 733 728 96 26 60 0.5 8 862.4 105 6 8.3 140
021.28.800 942 658 124 898 702 30 22 6 829 823 114 29 80 0.5 8 982.4 120 8 11.1 200
022.28.800 942 658 124 898 702 30 22 6 829 823 114 29 80 0.5 10 688 96 10 14 200
021.28.900 1042 758 124 998 802 30 22 6 929 923 114 29 80 0.5 8 1086.4 133 8 11.1 250
022.28.900 1042 758 124 998 802 30 22 6 929 923 114 29 80 0.5 10 1088 106 10 14 250
021.28.1000 1142 858 124 1098 902 36 22 6 1029 1023 114 29 80 0.5 10 1198 117 10 14 300
022.28.1000 1142 858 124 1098 902 36 22 6 1029 1023 114 29 80 0.5 12 1197.6 97 12 16.7 300
021.28.1120 1262 978 124 1218 1022 36 22 6 1148 1143 114 29 80 0.5 10 1318 129 10 14 340
022.28.1120 1262 978 124 1218 1022 36 22 6 1148 1143 114 29 80 0.5 12 1317.6 107 12 16.7 340
021.32.1250 1426 1074 160 1374 1126 40 26 5 1286 1282 150 39 90 0.5 12 1497.6 122 13.5 18.8 580
022.32.1250 1426 1074 160 1374 1126 40 26 5 1286 1282 150 39 90 0.5 14 1495.2 104 15.8 21.9 580
022.32.1400 1576 1224 160 1524 1272 40 26 5 1436 1432 150 39 90 0.5 14 1649.2 115 15.8 21.9 650
021.32.1400 1576 1224 160 1524 1272 40 26 5 1436 1432 150 39 90 0.5 12 1641.6 134 13.5 18.8 650
021.32.1600 1776 1424 160 1724 1476 45 26 5 1636 1635 150 39 90 0.5 14 1845.2 129 15.8 21.9 750
022.32.1600 1776 1424 160 1724 1476 45 26 5 1636 1635 150 39 90 0.5 16 1852.8 113 18.1 25 750
021.32.1800 1976 1624 160 1924 1676 45 26 5 1836 1835 150 39 90 0.5 14 2055.2 144 15.8 21.9 820
022.32.1800 1976 1624 160 1924 1676 45 26 5 1836 1835 150 39 90 0.5 16 2060.8 126 18.1 25 820
021.40.2000 2215 1785 190 2149 1851 48 33 8 2038 2035 178 47 120 0.5 16 2300.8 141 24.1 33.3 1150
022.40.2000 2215 1785 190 2149 1851 48 33 8 2038 2035 178 47 120 0.5 18 2300.4 125 27.1 37.5 1150
021.40.2240 2455 2025 190 2389 2091 48 33 8 2278 2275 178 47 120 0.5 16 2540.8 159 24.1 33.3 1500
022.40.2240 2455 2025 190 2389 2091 48 33 8 2278 2275 178 47 120 0.5 18 2552.4 139 27.1 37.5 1500
021.40.2500 2715 2285 190 2649 2351 56 33 8 2538 2532 178 47 120 0.5 18 2804.4 153 27.1 37.5 1700
022.40.2500 2715 2285 190 2649 2351 56 33 8 2538 2532 178 47 120 0.5 20 2816 138 30.1 41.8 1700
021.40.2800 3015 2585 190 2949 2651 56 33 8 2838 2832 178 47 120 0.5 18 3110.4 170 27.1 37.5 1900
022.40.2800 3015 2585 190 2949 2651 56 33 8 2838 2832 178 47 120 0.5 20 3116 153 30.1 41.8 1900
021.50.3150 3428 2872 226 3338 2962 56 45 8 3198 3196 214 56 150 0.5 20 3536 174 37.7 52.2 3300
022.50.3150 3428 2872 226 3338 2962 56 45 8 3198 3196 214 56 150 0.5 22 3537.6 158 41.5 57.4 3300
021.50.3550 3828 3272 226 3738 3362 60 45 8 3598 3596 214 56 150 0.5 20 3936 194 37.7 52.2 3700
022.50.3550 3828 3272 226 3738 3362 60 45 8 3598 3596 214 56 150 0.5 22 3933.6 176 41.5 57.4 3700
021.50.4000 4278 3722 226 4188 3812 60 45 10 4048 4046 214 56 150 0.5 22 4395.6 197 41.5 57.4 4200
022.50.4000 4278 3722 226 4188 3812 60 45 10 4048 4046 214 56 150 0.5 25 4395 173 47.1 65.2 4200
021.50.4500 4778 4222 226 4688 4312 60 45 10 4548 4546 214 56 150 0.5 22 4879.6 219 41.5 57.4 4700
022.50.4500 4778 4222 226 4688 4312 60 45 10 4548 4546 214 56 150 0.5 25 4895 193 47.1 65.2 4700
