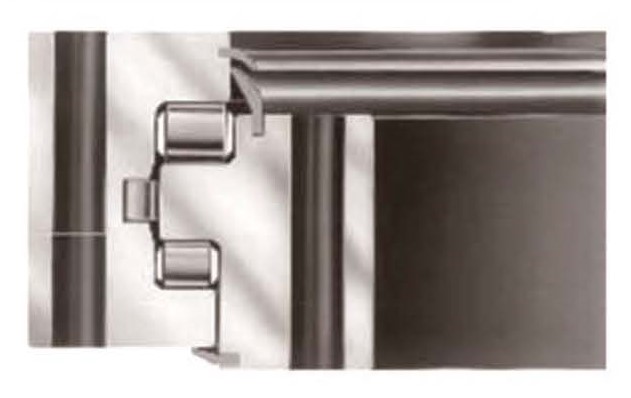

3줄 롤러

경하중용

경하중 플랜지형

적용사례

논기어 (130 시리즈)

  • SLEWING BEARING
  • 3줄 롤러
  • 논기어 (130 시리즈)

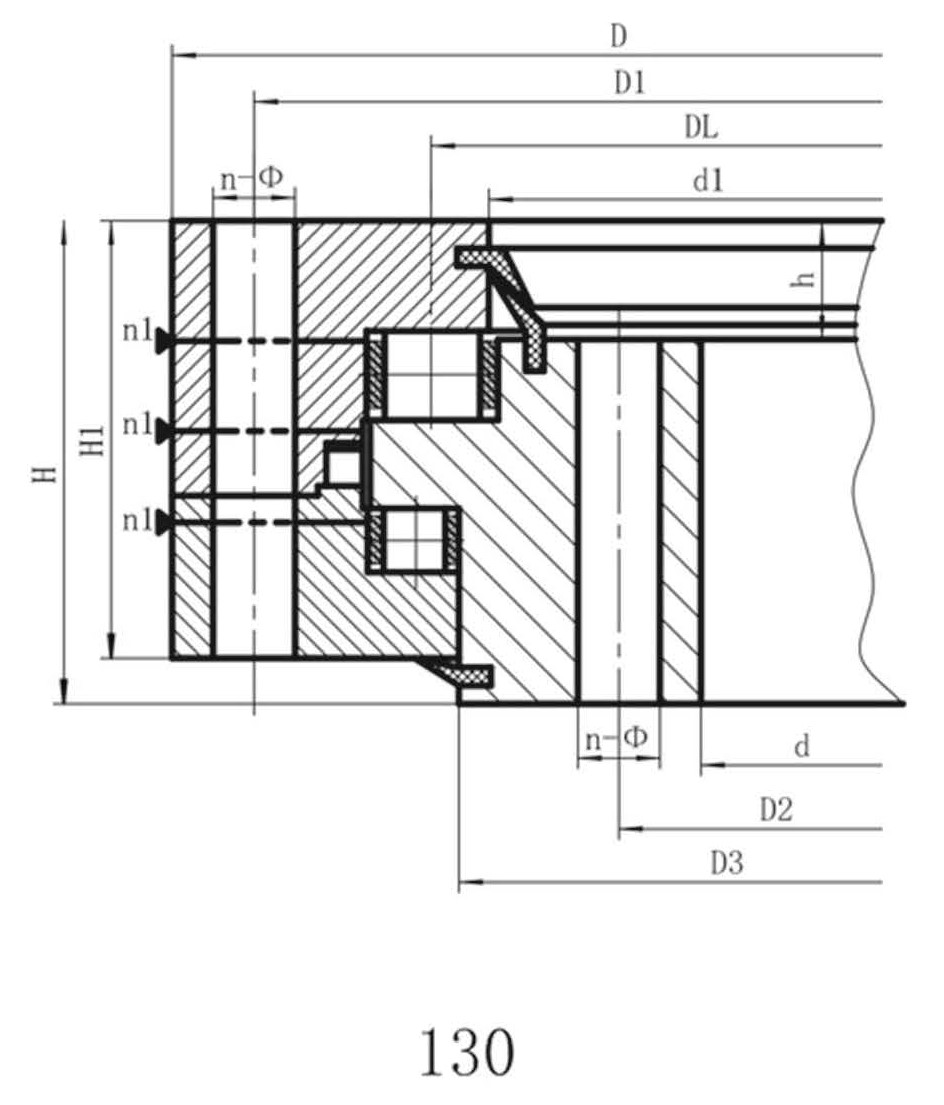

모델명 Dimensions Mounting Dimensions Structural Dimension Weight (kg) 다운로드
D (mm) d (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) dm (mm) L (mm) n1 D3 (mm) d1 (mm) H1 (mm) h (mm)
130.25.500 634 366 148 598 402 24 18 M16 32 4 474 463 138 32 224
130.25.560 694 426 148 658 462 24 18 M16 32 4 534 523 138 32 240
130.25.630 764 496 148 728 532 28 18 M16 32 4 604 593 138 32 270
130.25.710 844 576 148 808 612 28 18 M16 32 4 684 673 138 3240 300
130.28.800 964 636 182 920 680 36 22 M20 40 4 770 759 172 40 500
130.28.900 1064 736 182 1020 780 36 22 M20 40 4 870 859 172 40 600
130.28.1000 1164 836 182 1120 880 40 22 M20 40 5 970 959 172 40 680
130.28.1120 1284 956 182 1240 1000 40 22 M20 40 5 1090 1079 172 40 820
130.32.1250 1445 1055 220 1393 1107 45 26 M24 48 5 1213 1200 210 50 1200
130.32.1400 1595 1205 220 1543 1257 45 26 M24 48 5 1363 1350 210 50 1300
130.32.1600 1795 1405 220 1743 1457 48 26 M24 48 6 1563 1550 210 50 1520
130.32.1800 1995 1605 220 1943 1657 48 26 M24 48 6 1763 1750 210 50 1750
130.40.2000 2221 1779 231 2155 1845 60 33 M30 60 6 1967 1945 219 54 2400
130.40.2240 2461 2019 231 2395 2085 60 33 M30 60 6 2207 2185 219 54 2700
130.40.2500 2721 2279 231 2655 2345 72 33 M30 60 8 2467 2445 219 54 3000
130.40.2800 3021 2579 231 2955 2645 72 33 M30 60 8 2767 2745 219 54 3400
130.50.3150 3432 2868 270 3342 2958 72 45 M42 84 8 3104 3090 258 65 5000
130.50.3550 3832 32689 270 3742 3358 72 45 M42 84 8 2504 3490 258 65 5680
130.50.4000 4282 3718 270 4192 3808 80 45 M42 84 8 3954 3940 258 65 6470
130.50.4500 4782 4218 270 4692 4308 80 45 M42 84 8 4454 4440 258 65 7320
