외치기어 (EPF31 시리즈)

  • SLEWING BEARING
  • 경하중 플랜지형
  • 외치기어 (EPF31 시리즈)

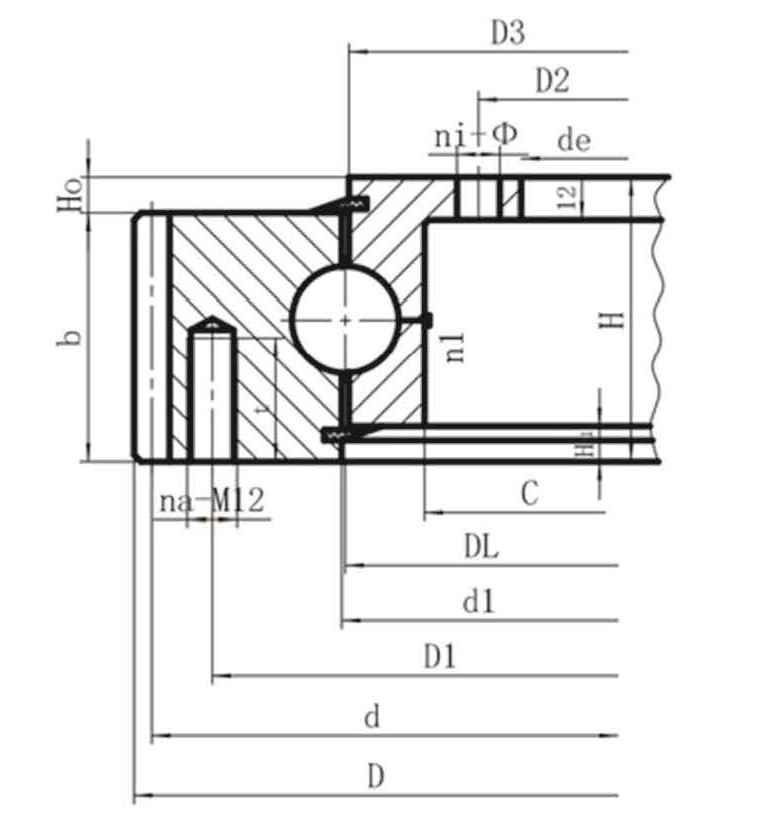

모델명 Dimensions Mounting Dimensions Structural Dimension Gear data Tooth force Axial 클리어런스 Radial 클리어런스 Weight (kg) 다운로드
D (mm) de (mm) H (mm) D1 (mm) D2 (mm) na Φ (mm) ni Φ (mm) t n1 D3 (mm) d1 (mm) C Hu Ho d (mm) m z k.m (mm) b 허용 [KN] 최대 [KN]
EP31.20.0414 504 304 56 455 332 10 M12 24 18 20 4 412.5 415.5 375 10.5 10.5 495 5 99 -0.5 45.5 11.75 23.5 <0.5 <0.5
EP31.20.0544 640.8 434 56 585 462 14 M12 28 18 20 4 542.5 545.5 505 10.5 10.5 630 6 105 -0.5 45.5 14.2 28.4 <0.5 <0.5
EP31.20.0644 742.8 534 56 685 562 16 M12 32 18 20 4 642.5 645.5 605 10.5 10.5 732 6 122 -0.6 45.5 14.2 28.4 <0.5 <0.5
EP31.20.0744 838.8 634 56 785 662 18 M12 32 18 20 4 742.5 745.5 705 10.5 10.5 828 6 138 -0.6 45.5 14.2 28.4 <0.5 <0.5
EP31.20.0844 950.4 734 56 885 762 18 M12 36 18 20 4 842.5 845.5 805 10.5 10.5 936 8 117 -0.8 45.5 18.93 37.86 <0.5 <0.5
EP31.20.0944 1046.4 834 56 985 862 20 M12 40 18 20 4 942.5 945.5 905 10.5 10.5 1032 8 129 -0.8 45.5 18.93 37.86 <0.5 <0.5
EP31.20.1094 1198.4 984 56 1135 1012 22 M12 40 18 20 4 1092.5 1095.5 1055 10.5 10.5 1184 8 148 -0.8 45.5 18.93 37.86 <0.5 <0.5
