스윙베어링(Slewing Bearing)은 다양한 방향에서 복합적으로 작용하는 하중을 동시에 지지해야 하는 중요한 기계요소입니다. 특히 산업용 장비, 건설기계, 로봇, 태양광 추적 시스템 등에서 선회베어링이 지지해야 하는 하중은 단순히 무게만이 아닙니다.

오늘은 선회베어링에 작용하는 3가지 주요 하중에 대해 이미지와 함께 자세히 알아보겠습니다.

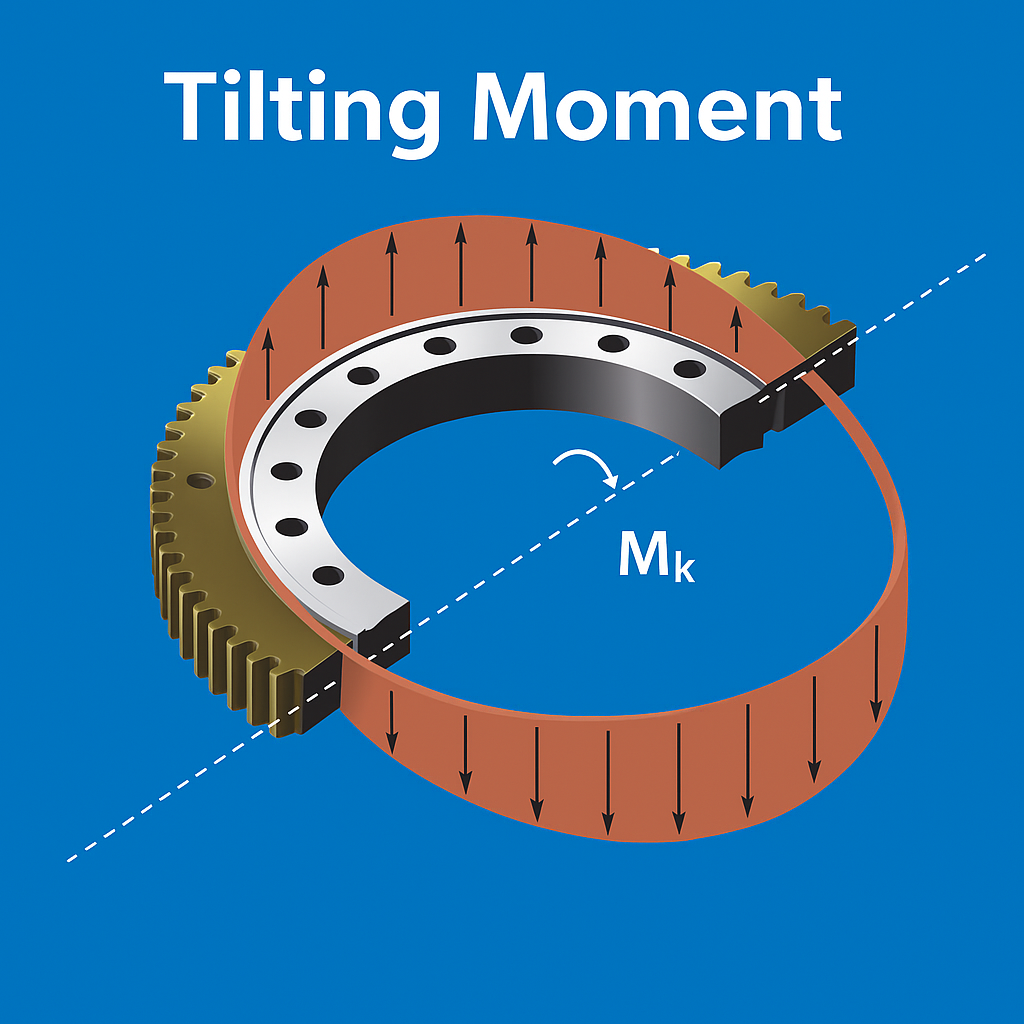

① Tilting Moment (모멘트 하중)

모멘트 하중(Moment Load) 또는 **틸팅 모멘트(Mk)**는 베어링의 중심축을 기준으로 회전 또는 기울어지게 만드는 힘입니다.

• 예를 들어, 불균형 하중이 한쪽으로 치우쳐 작용하거나, 크레인의 붐대처럼 장력이 길게 외팔보 형태로 작용할 때 발생합니다.

• 틸팅 모멘트가 크면 베어링의 내륜과 외륜 사이의 정렬이 무너질 수 있으므로, 반드시 고강성 구조로 설계되어야 합니다.

​

이럴 때 주의!

대형 회전 구조물, 레이더 시스템, 대형 로봇팔 등은 틸팅 모멘트를 집중적으로 고려해야 합니다.

​

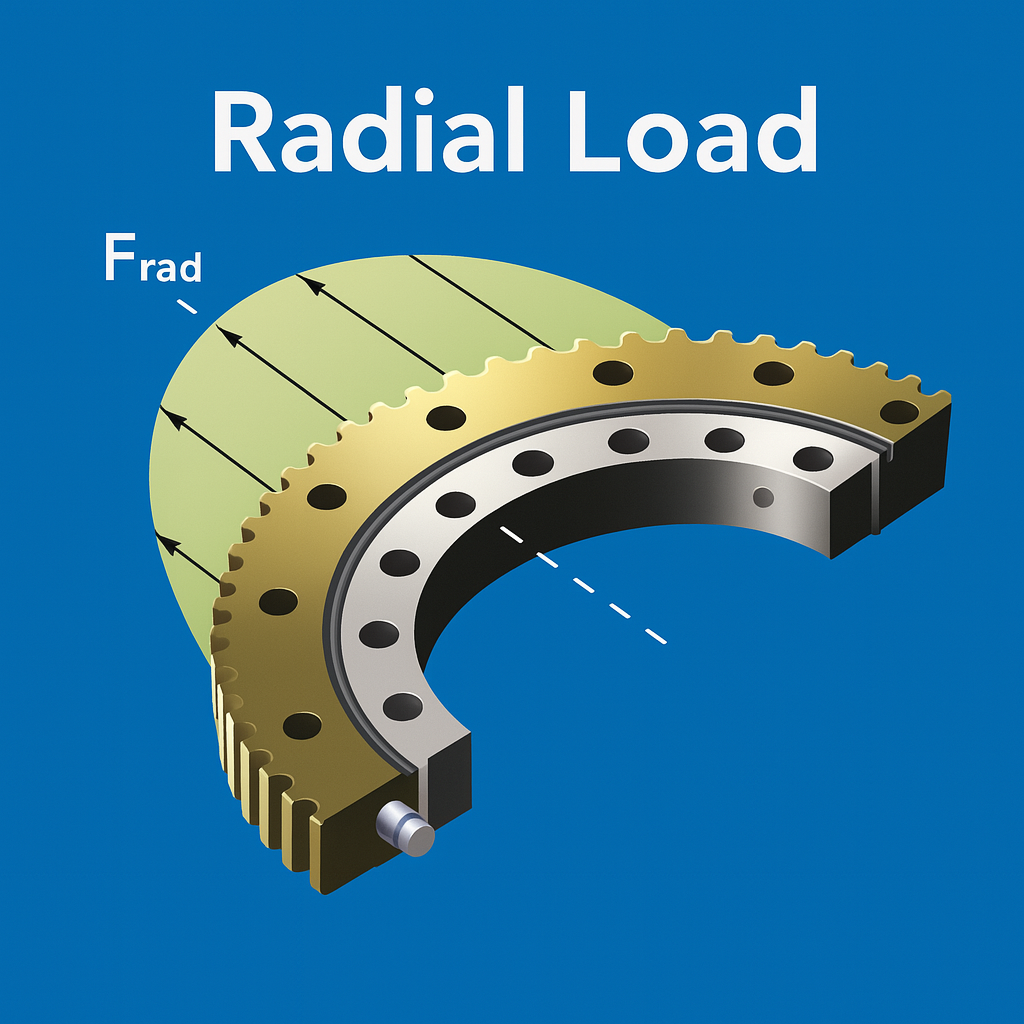

② Radial Load (방사 하중)

**방사 하중(Radial Load)**은 베어링의 중심으로부터 수직 방향으로 작용하는 힘입니다.

• 쉽게 말하면, 베어링의 바깥 둘레를 누르는 하중으로, 측면에서 밀어붙이는 힘이라고 생각하면 됩니다.

• 주로 기어 이빨의 접촉력 또는 회전체의 비대칭 무게에서 발생하며, 고속 회전 장비일수록 더욱 신경 써야 합니다.

​

방사 하중이 클 경우

롤러나 볼이 비대칭 하중을 반복적으로 받아 수명 단축이나 정밀도 저하가 발생할 수 있습니다.

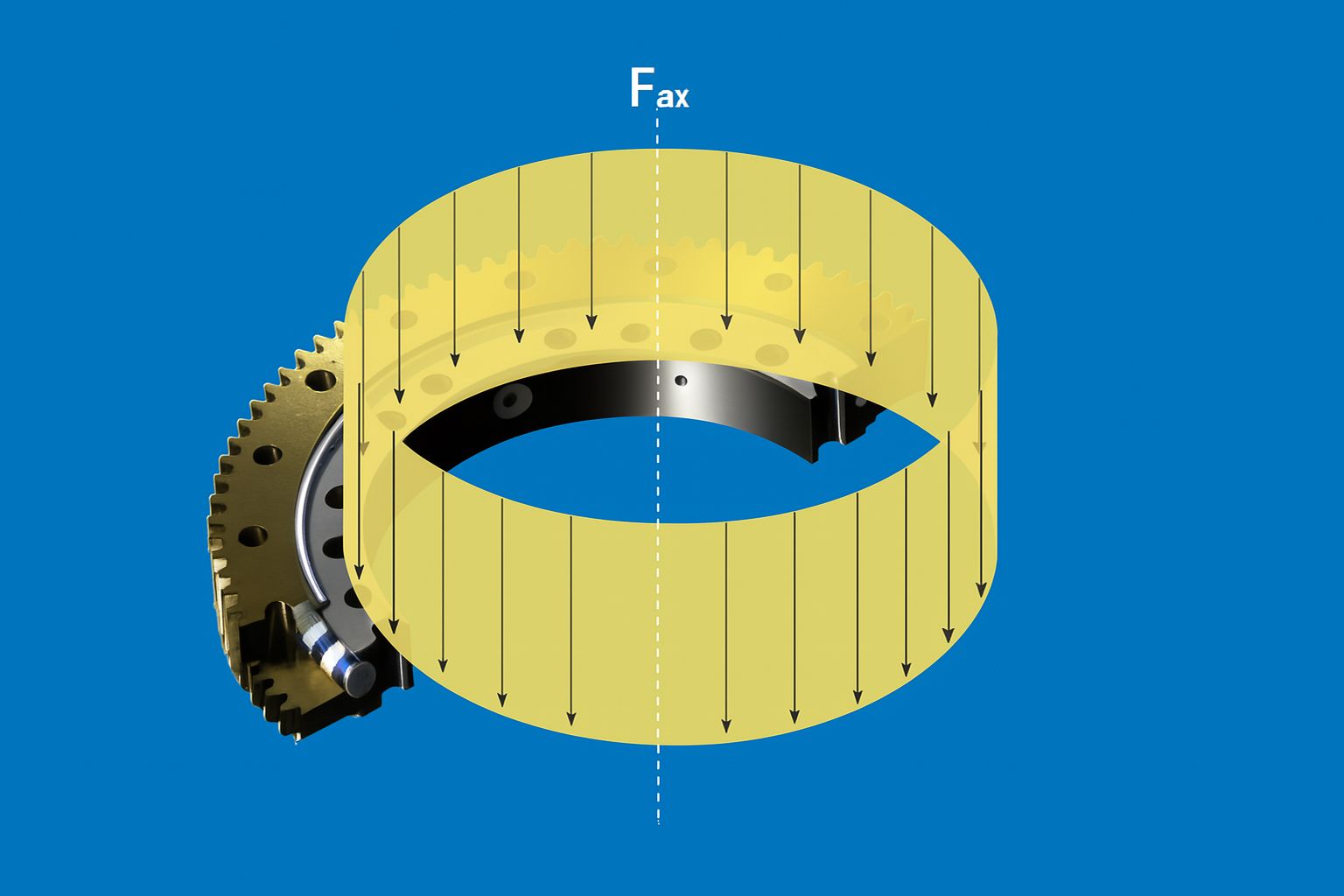

③ Axial Load (축 방향 하중)

**축 방향 하중(Axial Load)**은 베어링의 중심축을 따라 직선으로 누르는 힘입니다. 즉, 상하 방향에서 베어링을 압박하는 하중입니다.

• 이는 가장 기본적인 하중 형태로, 대부분의 구조물은 이 하중을 항상 받고 있습니다.

• 드럼, 터빈, 태양광 패널 등이 무게로 인해 선회베어링에 지속적으로 축 방향 하중을 가합니다.

​

포인트

고하중 적용 장비일수록 축 방향 하중에 견디는 능력(정격 하중)이 매우 중요합니다.

결론: 복합 하중에 강한 베어링이 필요하다

​

스윙베어링은 이 세 가지 하중이 동시에 작용하는 복합 조건을 견뎌야 하므로, 단순 베어링보다 훨씬 정밀하고 튼튼하게 설계되어야 합니다.

​

이파워의 스윙베어링 시리즈는

• 고하중 대응 설계

• 크로스롤러 구조 또는 볼 타입 선택 가능

• 한국 내 조립 → 품질 안정성 확보

로 구성되어 있어 산업현장에서 폭넓게 사용되고 있습니다.

실제 적용 환경에 어떤 하중이 중심이 되는지를 파악하고,

적절한 베어링 선정과 하중 계산을 통해 장비 수명과 성능을 향상시키세요.
