논기어 (EPF30 시리즈)

  • SLEWING BEARING
  • 경하중 플랜지형
  • 논기어 (EPF30 시리즈)

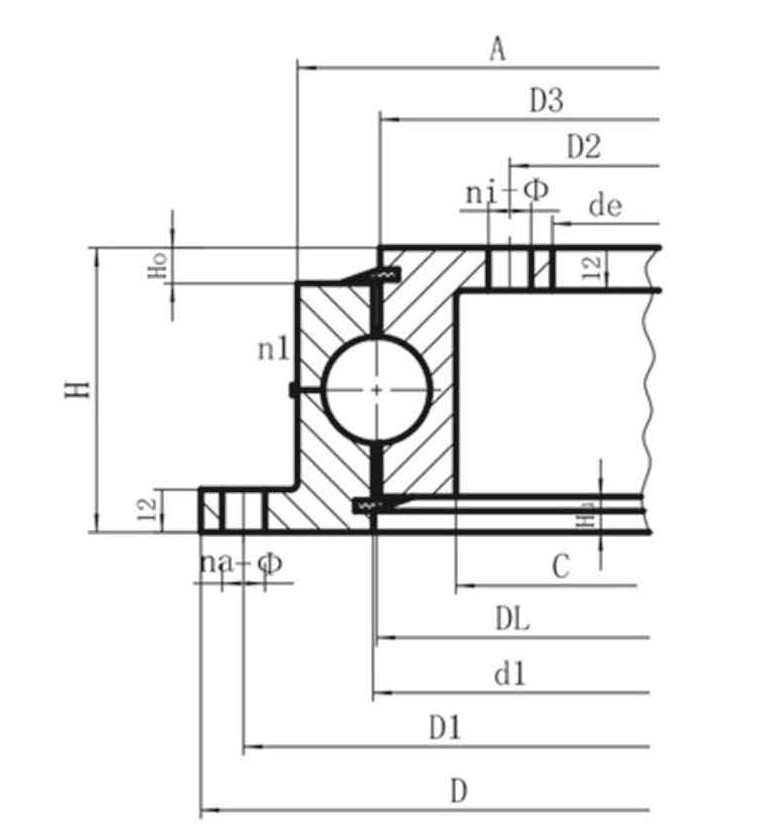

모델명 Dimensions Mounting Dimensions Structural Dimension Axial 클리어런스 Radial 클리어런스 Weight (kg) 다운로드
D (mm) de (mm) H (mm) D1 (mm) D2 (mm) na Φ (mm) ni Φ (mm) t n1 D3 (mm) d1 (mm) A C Hu Ho
EP30.20.0944 1048 834 56 1020 862 32 18 40 18 20 4 942.5 945.5 983 905 10.5 10.5
EP30.20.0544 648 434 56 620 462 20 18 28 18 20 4 542.5 545.5 583 505 10.5 10.5
EP30.20.0844 948 734 56 920 762 28 18 36 18 20 4 842.5 845.5 883 805 10.5 10.5
EP30.20.0744 848 634 56 820 662 24 18 32 18 20 4 742.5 745.5 783 705 10.5 10.5
EP30.20.0644 748 534 56 72 562 24 18 32 18 20 4 642.5 645.5 683 605 10.5 10.5
EP30.20.0414 518 304 56 490 332 16 18 24 18 20 4 412.5 415.5 453 375 10.5 10.5
EP30.20.1094 1198 984 56 1170 1012 32 18 40 18 20 4 1092.5 1095.5 1133 1055 10.5 10.5
