  • SLEWING BEARING
  • 1열 볼타입

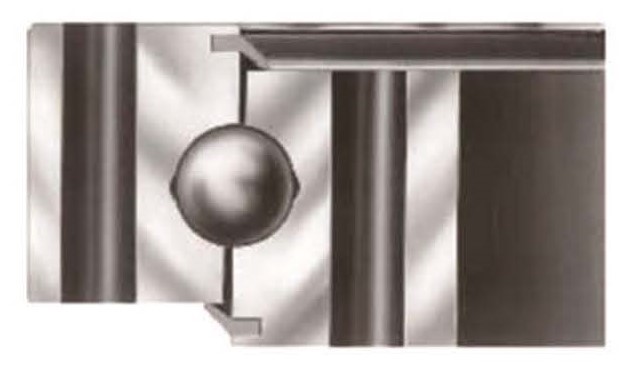

  • 논기어 (EPN 시리즈)

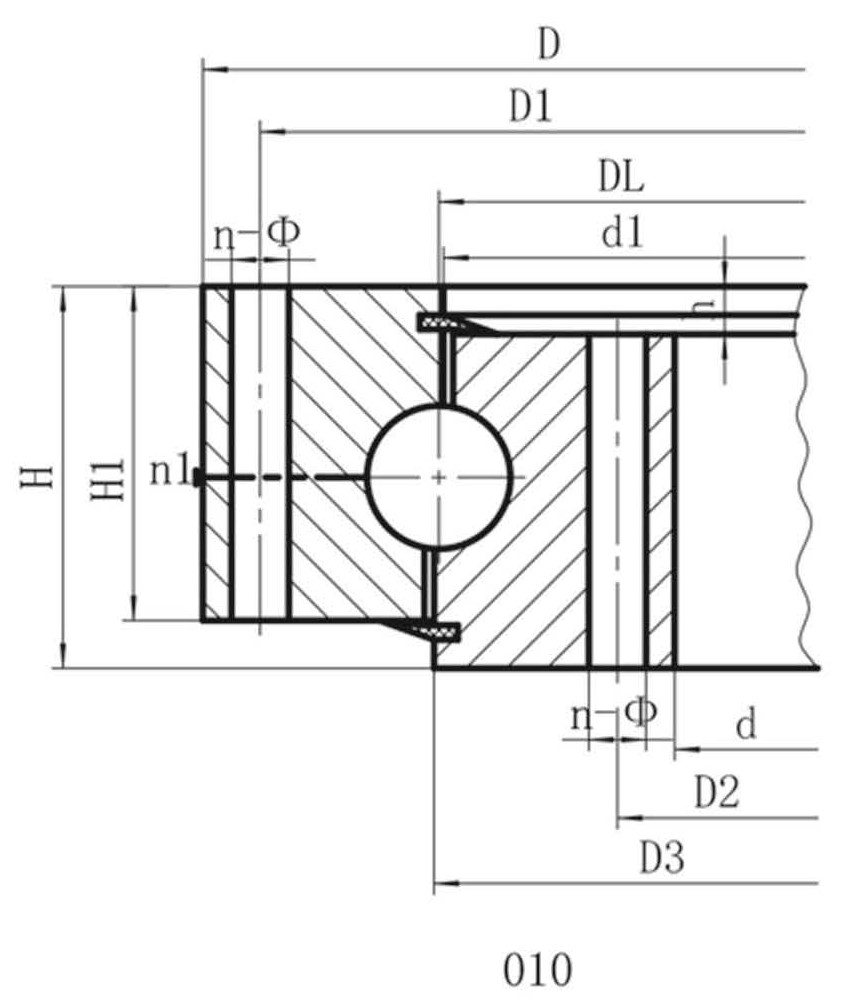

모델명 Dimensions Mounting Dimensions Structural Dimension Weight (kg) 다운로드
D (mm) d (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) dm (mm) L (mm) n1 D3 (mm) d1 (mm) H1 (mm) h (mm)
EPN 20.200 280 120 60 248 152 12 16 M14 28 2 201 199 50 10 20
EPN 20.224 304 144 60 272 176 12 16 M14 28 2 225 223 50 10 22
EPN 20.250 330 170 60 298 202 18 16 M14 28 2 251 249 50 10 25
EPN 20.280 360 200 60 328 232 18 16 M14 28 2 281 279 50 10 28
EPN 25.315 408 222 70 372 258 20 18 M16 32 2 316 314 60 10 44
EPN 25.355 448 262 70 412 298 20 18 M16 32 2 356 354 60 10 49
EPN 25.400 493 307 70 457 343 20 18 M16 32 2 401 399 60 10 56
EPN 25.450 543 357 70 507 393 20 18 M16 32 2 451 449 60 10 62
EPN 30.500 602 398 80 566 434 20 18 M16 32 4 501 498 70 10 85
EPN 25.500 602 398 80 566 434 20 18 M16 32 4 501 499 70 10 85
EPN 30.560 662 458 80 626 494 20 18 M16 32 4 561 558 70 10 95
EPN 25.560 662 458 80 626 494 20 18 M16 32 4 561 559 70 10 95
EPN 30.630 732 528 80 696 564 24 18 M16 32 4 631 628 70 10 110
EPN 25.630 732 528 80 696 564 24 18 M16 40 4 631 629 70 10 110
EPN 30.710 812 608 80 776 644 24 18 M16 40 4 711 708 70 10 120
EPN 25.710 812 608 80 776 644 24 18 M16 40 4 711 709 70 10 120
EPN 40.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 220
EPN 30.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 220
EPN 40.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 240
EPN 30.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 240
EPN 40.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 270
EPN 30.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 270
EPN 40.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 300
EPN 30.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 300
EPN 45.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1252 1248 100 10 420
EPN 35.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1251 1248 100 10 420
EPN 45.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1402 1398 100 10 480
EPN 35.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1401 1398 100 10 480
EPN 45.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1602 1598 100 10 550
EPN 35.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1601 1598 100 10 550
EPN 45.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1802 1798 100 10 610
EPN 35.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1801 1798 100 10 610
EPN 60.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2002 1998 132 12 1100
EPN 40.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2001 1998 132 12 1100
EPN 60.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2242 2238 132 12 1250
EPN 40.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2241 2238 132 12 1250
EPN 60.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2502 2498 132 12 1400
EPN 40.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2501 2498 132 12 1400
EPN 60.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 1600
EPN 40.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 1600
EPN 75.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 2147 162 12 2800
EPN 50.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 2800
EPN 75.3550 3776 3322 174 3686 3414 56 45 M42 84 8 3552 3547 162 12 3500
EPN 50.3550 3776 3322 174 3686 3414 56 45 M42 84 10 3552 2548 162 12 3500
EPN 75.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3997 162 12 4200
EPN 50.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3998 162 12 4200
EPN 75.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4497 162 12 5100
EPN 50.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4498 162 12 5100
