논기어 (110 시리즈)

  • SLEWING BEARING

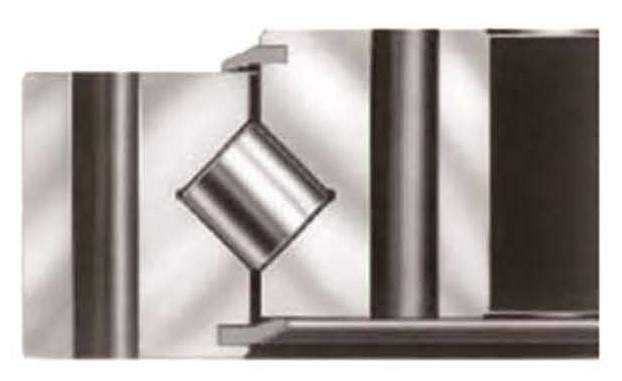

  • 크로스롤러
  • 논기어 (110 시리즈)

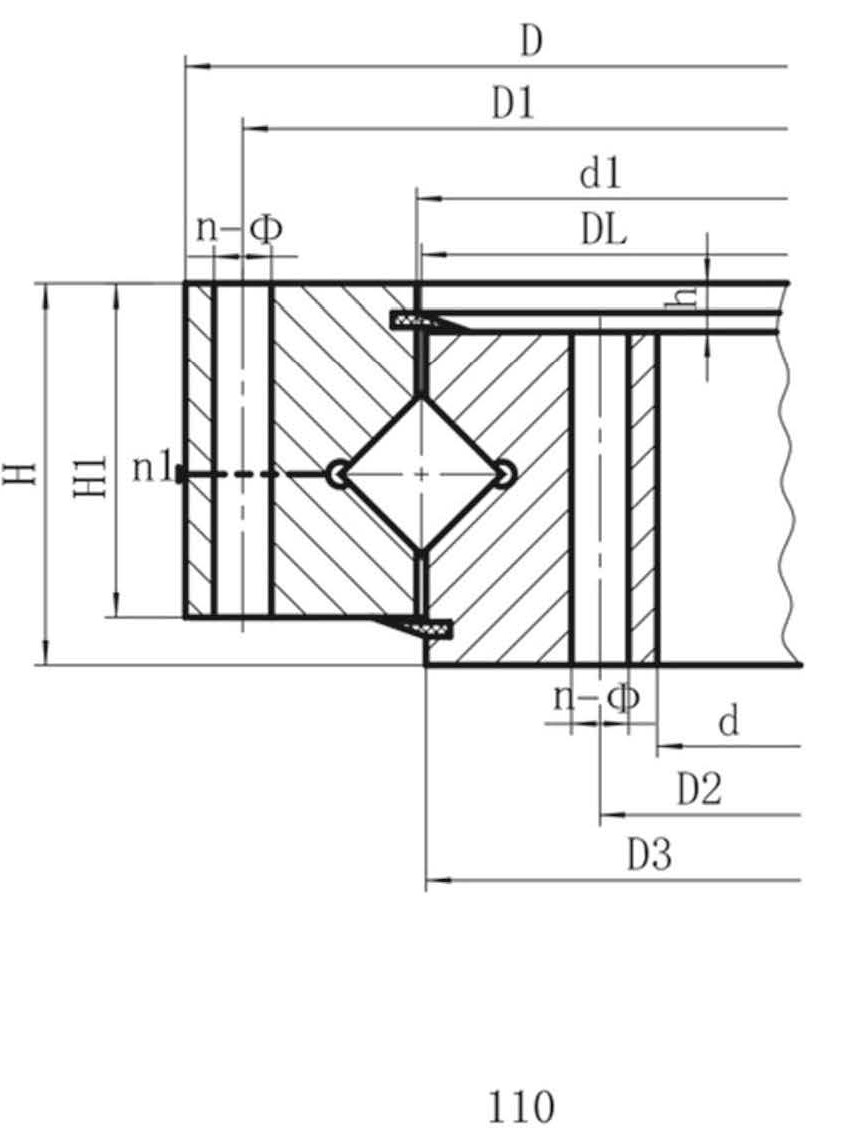

모델명 Dimensions Mounting Dimensions Structural Dimension Weight (kg) 다운로드
D (mm) d (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) dm (mm) L (mm) n1 D3 (mm) d1 (mm) H1 (mm) h (mm)
110.25.500 602 398 75 566 434 20 18 M16 32 4 498 502 65 10 80
110.25.560 662 458 75 626 494 20 18 M16 32 4 558 562 65 10 90
110.25.630 732 528 75 696 564 24 18 M16 32 4 628 632 65 10 100
110.25.710 812 608 75 776 644 24 18 M16 32 4 708 712 65 10 110
110.28.800 922 678 82 878 722 30 22 M20 40 6 798 802 72 10 170
110.28.900 1022 778 82 978 822 30 22 M20 40 6 898 902 72 10 190
110.28.1000 1122 878 82 1078 922 36 22 M20 40 6 998 1002 72 10 210
110.28.1120 1242 998 82 1198 1042 36 22 M20 40 6 1118 1122 72 10 230
110.32.1250 1390 1110 91 1337 1163 40 26 M24 48 5 1248 1252 81 10 350
110.32.1400 1540 1260 91 1487 1313 40 26 M24 48 5 1398 1402 81 10 400
110.32.1600 1740 1460 91 1687 1513 45 26 M24 48 5 1598 1602 81 10 440
110.32.1800 1940 1660 91 1887 1713 45 26 M24 48 5 1798 1802 81 10 500
110.40.2000 2178 1825 112 2110 1891 48 33 M30 60 8 1997 2003 100 12 900
110.40.2240 2418 2065 112 2350 2131 48 33 M30 60 8 2237 2243 100 12 1000
110.40.2500 2678 2325 112 2610 2391 56 33 M30 60 8 2497 2503 100 12 1100
110.40.2800 2978 2625 112 2910 2691 56 33 M30 60 8 2797 2803 100 12 1250
110.50.3150 3376 2922 134 3289 3014 56 45 M42 84 8 3147 3153 122 12 2150
110.50.3550 3776 3322 134 3686 2414 56 45 M42 84 8 3547 3553 122 12 2470
110.50.4000 4226 3772 134 4136 3864 60 45 M42 84 10 3997 4003 122 12 2800
110.50.4500 4726 4272 134 4636 4364 60 45 M42 84 10 4497 4503 122 12 3100
