내치기어 (013/014 시리즈)

  • SLEWING BEARING
  • 1열 볼타입
  • 내치기어 (013/014 시리즈)

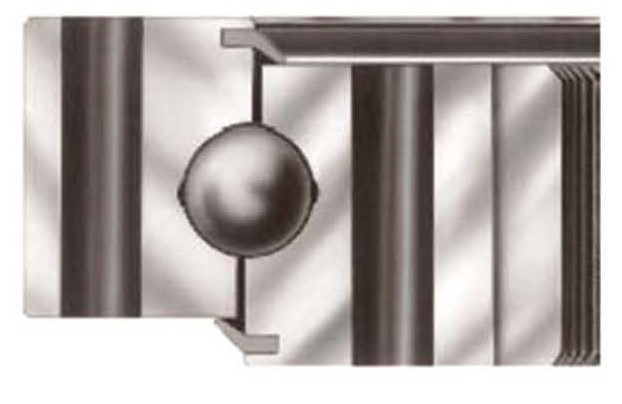

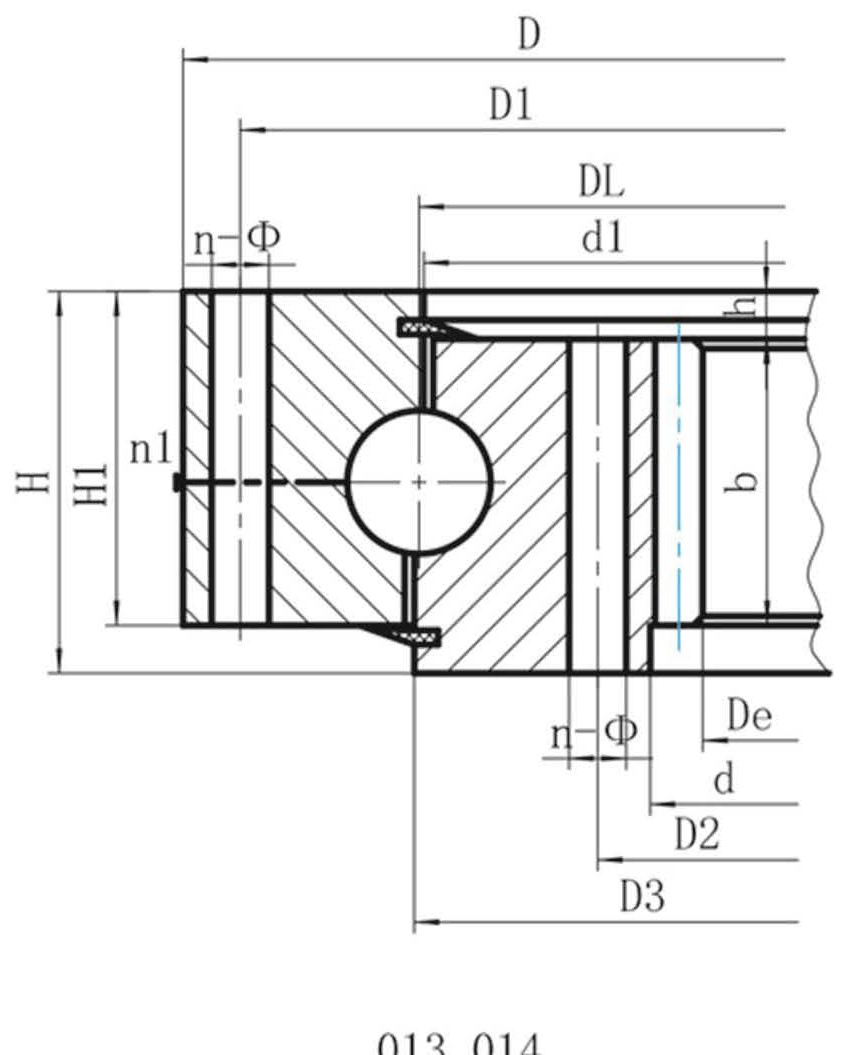

모델명 Dimensions Mounting Dimensions Structural Dimension Gear data Tooth force Weight (kg) 다운로드
D (mm) d (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) dm (mm) L (mm) n1 D3 (mm) d1 (mm) H1 (mm) h (mm) b (mm) x Module De (mm) z 노멀라이징 Z10⁴N 퀜칭 T10⁴N
013.25.315 408 222 70 372 258 20 18 M16 32 2 316 314 60 10 50 0 5 190 40 2.9 4.4 52
013.25.355 448 262 70 412 298 20 18 M16 32 2 356 354 60 10 50 0 5 235 49 2.9 4.4 59
013.25.400 493 307 70 457 343 20 18 M16 32 2 401 399 60 10 50 0 6 276 48 3.5 5.3 69
013.25.450 543 357 70 507 393 20 18 M16 32 2 451 449 60 10 50 0 6 324 56 3.5 5.3 76
013.30.500 602 398 80 566 434 20 18 M16 32 4 501 498 70 10 60 0.5 5 367 74 3.7 5.2 85
014.30.500 602 398 80 566 434 20 18 M16 32 4 501 498 70 10 60 0.5 6 368.4 62 4.5 6.2 85
013.25.500 602 398 80 566 434 20 18 M16 32 4 501 499 70 10 60 0.5 5 367 74 3.7 5.2 85
014.25.500 602 398 80 566 434 20 18 M16 32 4 501 499 70 10 60 0.5 6 368.4 62 4.5 6.2 85
013.30.560 662 458 80 626 494 20 18 M16 32 4 561 558 70 10 60 0.5 5 427 86 3.7 5.2 95
014.30.560 662 458 80 626 494 20 18 M16 32 4 561 558 70 10 60 0.5 6 428.4 72 4.5 6.2 95
013.25.560 662 458 80 626 494 20 18 M16 32 4 561 559 70 10 60 0.5 5 427 86 3.7 5.2 95
014.25.560 662 458 80 626 494 20 18 M16 32 4 561 559 70 10 60 0.5 6 428.4 72 4.5 6.2 95
013.30.630 732 528 80 696 564 24 18 M16 32 4 631 628 70 10 60 0.5 6 494.4 83 4.5 6.2 110
014.30.630 732 528 80 696 564 24 18 M16 32 4 631 628 70 10 60 0.5 8 491.2 62 6 8.3 110
013.25.630 732 528 80 696 564 24 18 M16 32 4 631 629 70 10 60 0.5 6 494.4 83 4.5 6.2 110
014.25.630 732 528 80 696 564 24 18 M16 32 4 631 629 70 10 60 0.5 8 491.2 62 6 8.2 110
013.30.710 812 608 80 776 644 24 18 M16 32 4 711 708 70 10 60 0.5 6 572.4 96 4.5 6.2 120
014.30.710 812 608 80 776 644 24 18 M16 32 4 711 708 70 10 60 0.5 8 571.2 72 6 8.3 120
013.25.710 812 608 80 776 644 24 18 M16 32 4 711 709 70 10 60 0.5 6 572.4 96 4.5 6.2 120
014.25.710 812 608 80 776 644 24 18 M16 32 4 711 709 70 10 60 0.5 8 571.2 72 6 8.9 120
013.40.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 8 635.2 80 8 11.1 220
014.40.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 10 634 64 10 14.1 220
013.30.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 8 635.2 80 8 11.1 220
014.30.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 10 634 64 10 14.1 220
013.40.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 8 739.2 93 8 11.1 240
014.40.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 10 734 74 10 14 240
014.30.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 10 734 74 10 14 240
013.30.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 8 739.2 93 8 11.1 240
013.40.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 10 824 83 10 14 270
014.40.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 12 820.8 69 12 16.7 270
013.30.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 10 824 83 10 14 270
014.30.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 12 820.8 69 12 16.7 270
013.40.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 10 944 95 10 14 300
014.40.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 12 940.8 79 12 16.7 300
013.30.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 10 944 95 10 14 300
014.30.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 12 940.8 79 12 16.7 300
013.45.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1252 1248 100 10 90 0.5 12 1048.8 88 13.5 18.8 420
014.45.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1252 1248 100 10 90 0.5 14 1041.6 75 15.8 21.9 420
014.35.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1251 1248 100 10 90 0.5 14 1041.6 75 15.8 21.9 420
013.35.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1251 1248 100 10 90 0.5 12 1048.8 88 13.5 18.8 420
013.45.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1402 1398 100 10 90 0.5 12 1192.8 100 13.5 18.8 480
014.45.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1402 1398 100 10 90 0.5 14 1195.6 86 15.8 21.9 480
013.35.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1401 1398 100 10 90 0.5 12 1192.8 100 13.5 18.8 480
014.35.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1401 1398 100 10 90 0.5 14 1195.6 86 15.8 21.9 480
013.45.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1602 1598 100 10 90 0.5 14 1391.6 100 15.8 21.9 550
014.45.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1602 1598 100 10 90 0.5 16 1382.4 87 18.1 25 550
013.35.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1601 1598 100 10 90 0.5 14 1391.6 100 15.8 21.9 550
014.35.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1601 1598 100 10 90 0.5 16 1382.4 87 18.1 25 550
013.45.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1802 1798 100 10 90 0.5 14 1573.6 113 15.8 21.9 610
014.45.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1802 1798 100 10 90 0.5 16 1574.4 99 18.1 25 610
013.35.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1801 1798 100 10 90 0.5 14 1573.6 113 15.8 21.9 610
014.35.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1801 1798 100 10 90 0.5 16 1574.4 99 18.1 25 610
013.60.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2002 1998 132 12 120 0.5 16 1734.4 109 24.1 33.3 1100
014.60.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2002 1998 132 12 120 0.5 18 1735.2 97 27.1 37.5 1100
013.40.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2001 1998 132 12 120 0.5 16 1734.4 109 24.1 33.3 1100
014.40.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2001 1998 132 12 120 0.5 18 1735.2 97 27.1 37.5 1100
013.60.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2242 2238 132 12 120 0.5 16 1990.4 125 24.1 33.3 1250
014.60.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2242 2238 132 12 120 0.5 18 1987.2 111 27.1 37.5 1250
013.40.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2241 2238 132 12 120 0.5 16 1990.4 125 24.1 33.3 1250
014.40.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2241 2238 132 12 120 0.5 18 1987.2 111 27.1 37.5 1250
013.60.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2502 2498 132 12 120 0.5 18 2239.2 125 27.1 37.5 1400
014.60.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2502 2498 132 12 120 0.5 20 2228 112 30.1 41.8 1400
013.40.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2501 2498 132 12 120 0.5 18 2239.2 125 27.1 37.5 1400
014.40.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2501 2498 132 12 120 0.5 20 2228 112 30.1 41.8 1400
013.60.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 18 2527.2 141 27.1 37.5 1600
014.60.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 20 2528 127 30.1 41.8 1600
013.40.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 18 2527.2 141 27.1 37.5 1600
014.40.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 20 2528 127 30.1 41.8 1600
013.75.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 20 2828 142 37.7 52.2 2800
014.75.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 22 2824.8 129 41.5 57.4 2800
013.50.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 20 2828 142 37.7 52.2 2800
014.50.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 22 2824.8 129 41.5 57.4 2800
013.75.3550 3776 3322 174 3686 3414 60 45 M42 84 8 3552 3547 162 12 150 0.5 20 3228 162 37.7 51.7 3500
014.75.3550 3776 3322 174 3686 3414 60 45 M42 84 8 3552 3547 162 12 150 0.5 22 3220.8 147 41.5 57 3500
013.50.3550 3776 3322 174 3686 3414 60 45 M42 84 8 3552 3548 162 12 150 0.5 20 3228 162 37.7 51.7 3500
014.50.3550 3776 3322 174 3686 3414 60 45 M42 84 8 3552 3548 162 12 150 0.5 22 3220.8 147 41.5 57 3500
013.75.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3997 162 12 150 0.5 22 3660.8 167 41.5 57 4200
014.75.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3997 162 12 150 0.5 25 3660 147 47.1 64.6 4200
013.50.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3998 162 12 150 0.5 22 3660.8 167 41.5 57 4200
014.50.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3998 162 12 150 0.5 25 3660 147 47.1 64.6 4200
013.75.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4497 162 12 150 0.5 22 4166.8 190 41.5 57 5100
014.75.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4497 162 12 150 0.5 25 4160 167 47.1 64.6 5100
013.50.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4498 162 12 150 0.5 22 4166.8 190 41.5 57 5100
014.50.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4498 162 12 150 0.5 25 4160 167 47.1 64.6 5100
