외치기어 (011/012 시리즈)

  • SLEWING BEARING
  • 1열 볼타입
  • 외치기어 (011/012 시리즈)

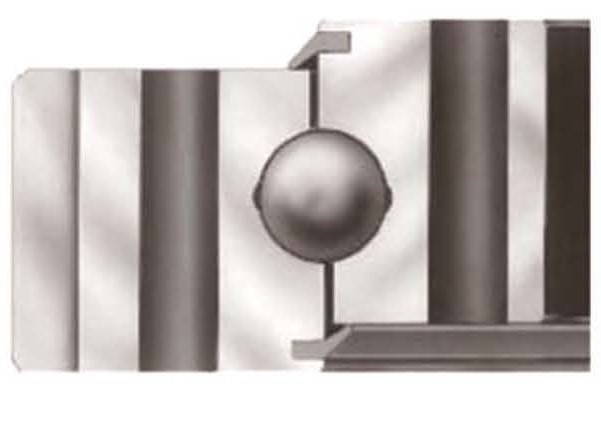

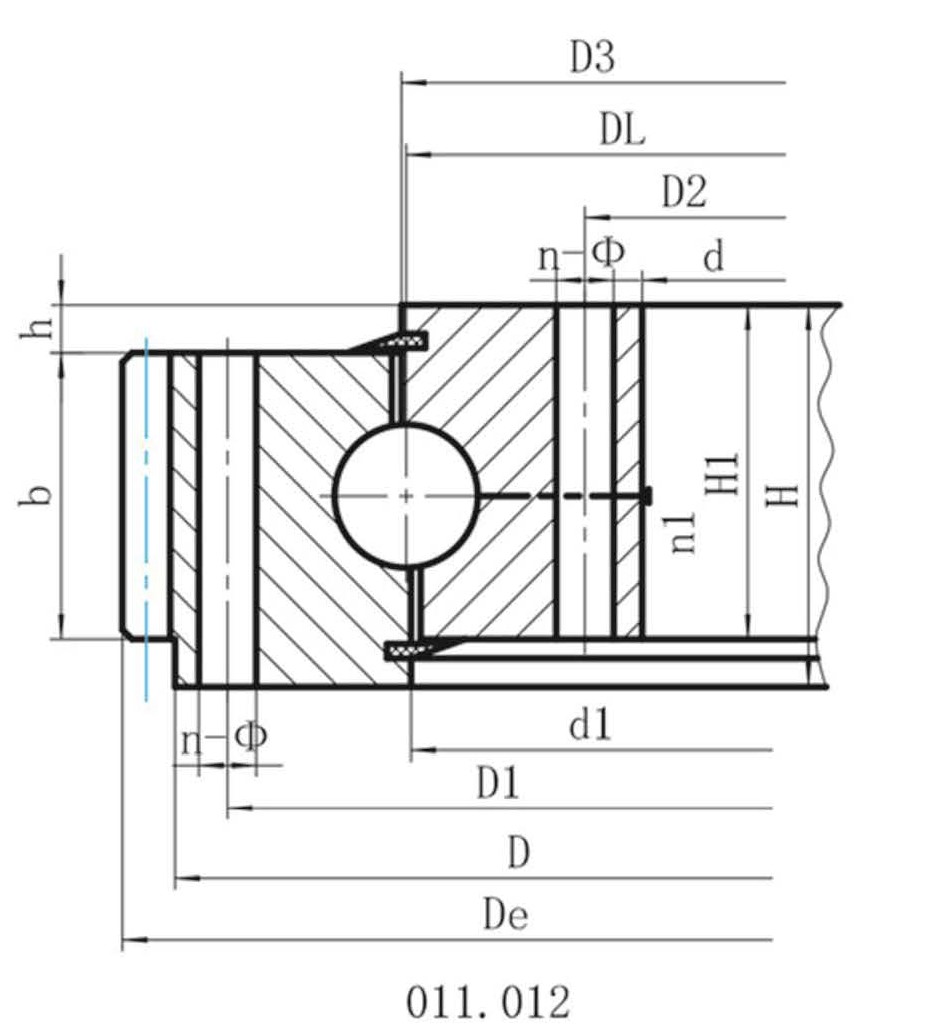

모델명 Dimensions Mounting Dimensions Structural Dimension Gear data Tooth force Weight (kg) 다운로드
D (mm) d (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) dm (mm) L (mm) n1 D3 (mm) d1 (mm) H1 (mm) h (mm) b (mm) x Module De (mm) z 노멀라이징 Z10⁴N 퀜칭 T10⁴N
011.20.200 280 120 60 248 152 12 16 M14 28 2 201 199 50 10 40 0 3 300 98 1.5 2.1 24
011.20.224 304 144 60 272 176 12 16 M14 28 2 225 223 50 10 40 0 3 321 105 1.5 2.1 25
011.20.250 330 170 60 298 202 18 16 M14 28 2 251 249 50 10 40 0 4 352 86 2.1 2.8 30
011.20.280 360 200 60 328 232 18 16 M14 28 2 281 279 50 10 40 0 4 384 94 1.5 2.8 34
011.25.315 408 222 70 372 258 20 18 M16 32 2 316 314 60 10 50 0 5 435 85 2.9 4.4 52
011.25.355 448 262 70 412 298 20 18 M16 32 2 356 354 60 10 50 0 5 475 93 2.9 4.4 59
011.25.400 493 307 70 457 343 20 18 M16 32 2 401 399 60 10 50 0 6 528 86 3.5 5.3 69
011.25.450 543 357 70 507 393 20 18 M16 32 2 451 449 60 10 50 0 6 576 94 3.5 5.3 76
011.30.500 602 398 80 566 434 20 18 M16 32 4 501 498 70 10 60 0.5 5 629 123 3.7 5.2 85
012.30.500 602 398 80 566 434 20 18 M16 32 4 501 498 70 10 60 0.5 6 628.8 102 4.5 6.2 85
011.25.500 602 398 80 566 434 20 18 M16 32 4 501 499 70 10 60 0.5 5 629 123 3.7 5.2 85
012.25.500 602 398 80 566 434 20 18 M16 32 4 501 499 70 10 60 0.5 6 628.8 102 4.5 6.2 85
011.30.560 662 458 80 626 494 20 18 M16 32 4 561 558 70 10 60 0.5 5 689 135 3.7 5.2 95
011.25.560 662 458 80 626 494 20 18 M16 32 4 561 559 70 10 60 0.5 5 689 135 3.7 5.2 95
012.30.560 662 458 80 626 494 20 18 M16 32 4 561 558 70 10 60 0.5 6 688.8 112 4.5 6.2 95
012.25.560 662 458 80 626 494 20 18 M16 32 4 561 559 70 10 60 0.5 6 688.8 112 4.5 6.2 95
011.30.630 732 528 80 696 564 24 18 M16 32 4 631 628 70 10 60 0.5 6 772.8 126 4.5 6.2 110
012.30.630 732 528 80 696 564 24 18 M16 32 4 631 628 70 10 60 0.5 8 774.4 94 6 8.3 110
012.25.630 732 528 80 696 564 24 18 M16 32 4 631 629 70 10 60 0.5 8 774.4 94 6 8.2 110
011.25.630 732 528 80 696 564 24 18 M16 32 4 631 629 70 10 60 0.5 6 772.8 126 4.5 6.2 110
011.30.710 812 608 80 776 644 24 18 M16 32 4 711 708 70 10 60 0.5 6 850.8 139 4.5 6.2 120
012.30.710 812 608 80 776 644 24 18 M16 32 4 711 708 70 10 60 0.5 8 854.4 104 6 8.3 120
011.25.710 812 608 80 776 644 24 18 M16 32 4 711 709 70 10 60 0.5 6 850.8 139 4.5 6.2 120
012.25.710 812 608 80 776 644 24 18 M16 32 4 711 709 70 10 60 0.5 8 854.4 104 6 8.9 120
011.40.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 8 966.4 118 8 11.1 220
012.40.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 10 968 94 10 14.1 220
011.30.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 8 966.4 118 8 11.1 220
012.30.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 10 968 94 10 14.1 220
011.40.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 8 1062.4 130 8 11.1 240
012.40.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 10 1068 104 10 14 240
011.30.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 8 1062.4 130 8 11.1 240
012.30.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 10 1068 104 10 14 240
011.40.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 10 1188 116 10 14 270
012.40.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 12 1185.6 96 12 16.7 270
011.30.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 10 1188 116 10 14 270
012.30.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 12 1185.6 96 12 16.7 270
011.40.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 10 1298 127 10 14 300
012.40.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 12 1305.6 106 12 16.7 300
011.30.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 10 1298 127 10 14 300
012.30.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 12 1305.6 106 12 16.7 300
011.45.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1252 1248 100 10 90 0.5 12 1449.6 118 13.5 18.8 420
012.45.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1252 1248 100 10 90 0.5 14 1453.2 101 15.8 21.9 420
011.35.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1251 1248 100 10 90 0.5 12 1449.6 118 13.5 18.8 420
012.35.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1251 1248 100 10 90 0.5 14 1453.2 101 15.8 21.9 420
011.45.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1402 1398 100 10 90 0.5 12 1605.6 131 13.5 18.8 480
012.45.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1402 1398 100 10 90 0.5 14 1607.2 112 15.8 21.9 480
011.35.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1401 1398 100 10 90 0.5 12 1605.6 131 13.5 18.8 480
012.35.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1401 1398 100 10 90 0.5 14 1607.2 112 15.8 21.9 480
011.45.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1602 1598 100 10 90 0.5 14 1817.2 127 15.8 21.9 550
012.45.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1602 1598 100 10 90 0.5 16 1820.8 111 18.1 25 550
011.35.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1601 1598 100 10 90 0.5 14 1817.2 127 15.8 21.9 550
012.35.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1601 1598 100 10 90 0.5 16 1820.8 111 18.1 25 550
011.45.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1802 1798 100 10 90 0.5 14 2013.2 141 15.8 21.9 610
012.45.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1802 1798 100 10 90 0.5 16 2012.8 123 18.1 25 610
011.35.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1801 1798 100 10 90 0.5 14 2013.2 141 15.8 21.9 610
012.35.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1801 1798 100 10 90 0.5 16 2012.8 123 18.1 25 610
011.60.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2002 1998 132 12 120 0.5 16 2268.8 139 24.1 33.3 1100
012.60.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2002 1998 132 12 120 0.5 18 2264.4 123 27.1 37.5 1100
011.40.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2001 1998 132 12 120 0.5 16 2268.8 139 24.1 33.3 1100
012.40.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2001 1998 132 12 120 0.5 18 2264.4 123 27.1 37.5 1100
011.60.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2242 2238 132 12 120 0.5 16 2492.8 153 24.1 33.3 1250
012.60.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2242 2238 132 12 120 0.5 18 2498.4 136 27.1 37.5 1250
011.40.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2241 2238 132 12 120 0.5 16 2492.8 153 24.1 33.3 1250
012.40.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2241 2238 132 12 120 0.5 18 2498.4 136 27.1 37.5 1250
011.60.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2502 2498 132 12 120 0.5 18 2768.4 151 27.1 37.5 1400
012.60.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2502 2498 132 12 120 0.5 20 2776 136 30.1 41.8 1400
011.40.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2501 2498 132 12 120 0.5 18 2768.4 151 27.1 37.5 1400
012.40.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2501 2498 132 12 120 0.5 20 2776 136 30.1 41.8 1400
011.60.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 18 3074.4 168 27.1 37.5 1600
012.60.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 20 3076 151 30.1 41.8 1600
011.40.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 18 3074.4 168 27.1 37.5 1600
012.40.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 20 3076 151 30.1 41.8 1600
011.75.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 20 3476 171 37.7 52.2 2800
012.75.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 22 3471.6 155 41.5 57.4 2800
011.50.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 20 3476 171 37.7 52.2 2800
012.50.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 22 3471.6 155 41.5 57.4 2800
011.75.3550 3776 3322 174 3686 3414 60 45 M42 84 8 3552 3547 162 12 150 0.5 20 3876 191 37.7 51.7 3500
012.75.3550 3776 3322 174 3686 3414 60 45 M42 84 8 3552 3547 162 12 150 0.5 22 3889.6 174 41.5 57 3500
011.50.3550 3776 3322 174 3686 3414 60 45 M42 84 8 3552 3548 162 12 150 0.5 20 3876 191 37.7 51.7 3500
012.50.3550 3776 3322 174 3686 3414 60 45 M42 84 8 3552 3548 162 12 150 0.5 22 3889.6 174 41.5 57 3500
011.75.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3997 162 12 150 0.5 22 4329.6 194 41.5 57 4200
012.75.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3997 162 12 150 0.5 25 4345 171 47.1 64.6 4200
011.50.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3998 162 12 150 0.5 22 4329.6 194 41.5 57 4200
012.50.4000 4226 3772 174 4136 3864 60 45 M42 84 10 4002 3998 162 12 150 0.5 25 4345 171 47.1 64.6 4200
011.75.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4497 162 12 150 0.5 22 4835.6 217 41.5 57 5100
012.75.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4497 162 12 150 0.5 25 4845 191 47.1 64.6 5100
011.50.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4498 162 12 150 0.5 22 4835.6 217 41.5 57 5100
012.50.4500 4726 4272 174 4636 4364 60 45 M42 84 10 4502 4498 162 12 150 0.5 25 4845 191 47.1 64.6 5100
