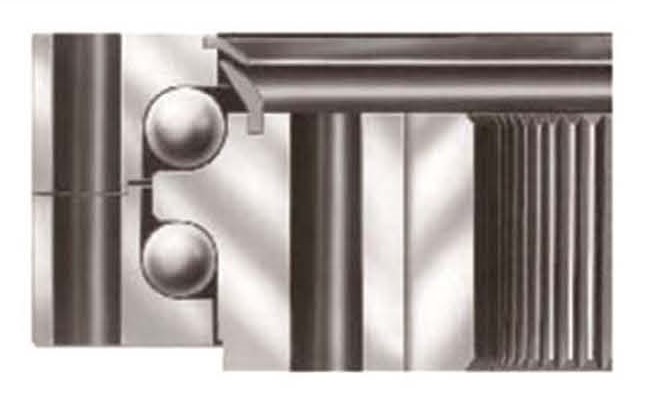

내치기어 (023/024 시리즈)

  • SLEWING BEARING
  • 2열 볼타입
  • 내치기어 (023/024 시리즈)

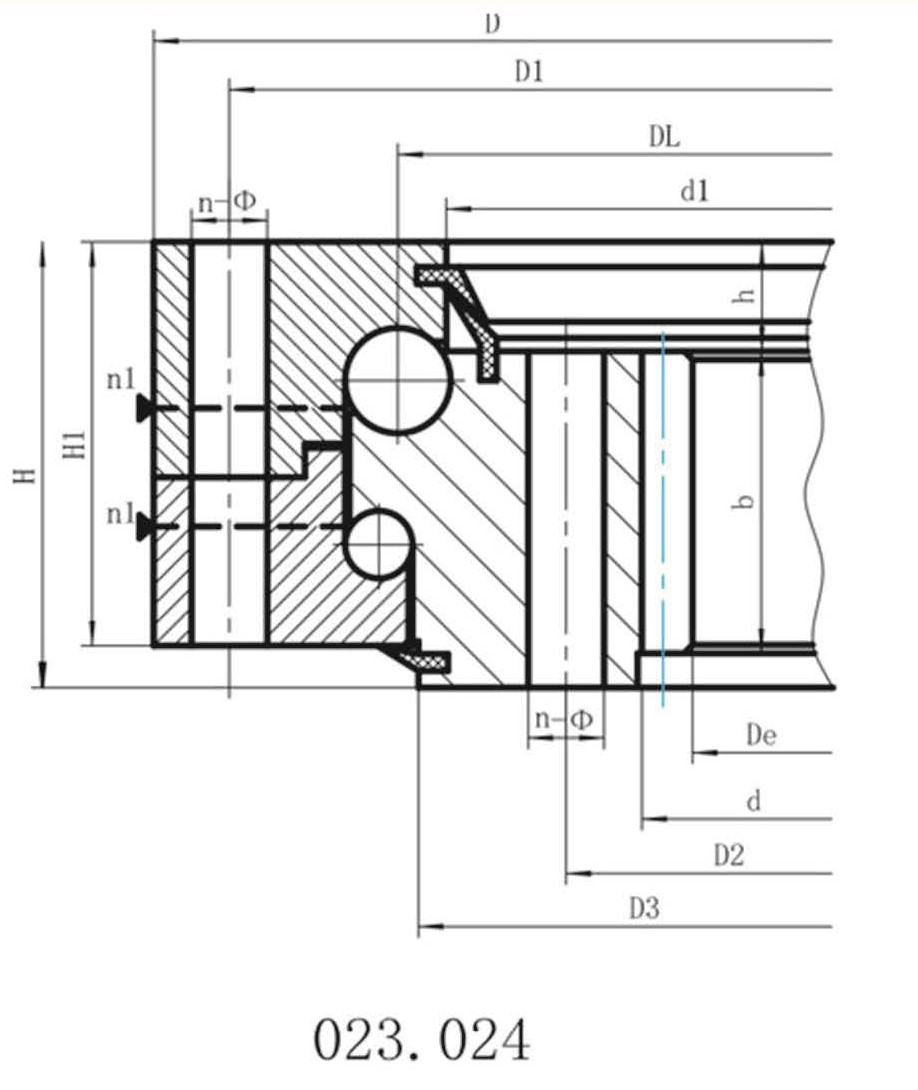

모델명 Dimensions Mounting Dimensions Structural Dimension Gear data Tooth force Weight (kg) 다운로드
D (mm) d (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) n1 D3 (mm) d1 (mm) H1 (mm) h (mm) b (mm) x Module De (mm) z 노멀라이징 Z10⁴N 퀜칭 T10⁴N
023.25.500 616 384 106 580 420 20 18 4 482 477 96 26 60 0.5 5 257 72 3.7 5.2 100
024.25.500 616 384 106 580 420 20 18 4 482 477 96 26 60 0.5 6 350.4 59 4.5 6.2 100
023.25.560 676 444 106 640 480 20 18 4 542 537 96 26 60 0.5 5 417 84 3.7 5.2 115
024.25.560 676 444 106 640 480 20 18 4 542 537 96 26 60 0.5 6 410.4 69 4.5 6.2 115
023.25.630 746 514 106 710 550 24 18 4 612 607 96 26 60 0.5 6 482.4 81 4.5 6.2 130
024.25.630 746 514 106 710 550 24 18 4 612 607 96 26 60 0.5 8 475.2 60 6 8.3 130
023.25.710 826 594 106 790 630 24 18 4 692 687 96 26 60 0.5 6 560.4 94 4.5 6.2 140
024.25.710 826 594 106 790 630 24 18 4 692 687 96 26 60 0.5 8 555.2 70 6 8.3 140
023.28.800 942 658 124 898 702 30 22 6 777 771 114 29 80 0.5 8 619.2 78 8 11.1 200
024.28.800 942 658 124 898 702 30 22 6 777 771 114 29 80 0.5 10 614 62 10 14 200
023.28.900 1042 758 124 998 802 30 22 6 877 871 114 29 80 0.5 8 715.2 90 8 11.1 250
024.28.900 1042 758 124 998 802 30 22 6 877 871 114 29 80 0.5 10 714 72 10 14 250
023.28.1000 1142 858 124 1098 902 36 22 6 977 971 114 29 80 0.5 10 814 82 10 14 300
024.28.1000 1142 858 124 1098 902 36 22 6 977 971 114 29 80 0.5 12 796.8 67 12 16.7 300
023.28.1120 1262 978 124 1218 1022 36 22 6 1097 1091 114 29 80 0.5 10 924 93 10 14 340
024.28.1120 1262 978 124 1218 1022 36 22 6 1097 1091 114 29 80 0.5 12 916.8 77 12 16.7 340
023.32.1250 1426 1074 160 1374 1126 40 26 5 1215 1214 150 39 90 0.5 12 1012.8 85 13.5 18.8 580
024.32.1250 1426 1074 160 1374 1126 40 26 5 1215 1214 150 39 90 0.5 14 1013.6 73 15.8 21.9 580
023.32.1400 1576 1224 160 1524 1272 40 26 5 1365 1364 150 39 90 0.5 12 1156.8 97 13.5 18.8 650
024.32.1400 1576 1224 160 1524 1272 40 26 5 1365 1364 150 39 90 0.5 14 1153.6 83 15.8 21.9 650
023.32.1600 1776 1424 160 1724 1476 45 26 5 1565 1564 150 39 90 0.5 14 1349.6 97 15.8 21.9 750
024.32.1600 1776 1424 160 1724 1476 45 26 5 1565 1564 150 39 90 0.5 16 1350.4 85 18.1 25 750
023.32.1800 1976 1624 160 1924 1676 45 26 5 1765 1764 150 39 90 0.5 14 1545.6 111 15.8 21.9 820
024.32.1800 1976 1624 160 1924 1676 45 26 5 1765 1764 150 39 90 0.5 16 1542.4 97 18.1 25 820
023.40.2000 2215 1785 190 2149 1851 48 33 8 1965 1965 178 47 120 0.5 16 1702.4 107 24.1 33.3 1150
024.40.2000 2215 1785 190 2149 1851 48 33 8 1965 1965 178 47 120 0.5 18 1699.2 95 27.1 37.5 1150
023.40.2240 2455 2025 190 2389 2091 48 33 8 2206 2202 178 47 120 0.5 16 1942.4 122 24.1 33.3 1500
024.40.2240 2455 2025 190 2389 2091 48 33 8 2206 2202 178 47 120 0.5 18 1933.2 108 27.1 37.5 1500
023.40.2500 2715 2285 190 2649 2351 56 33 8 2465 2462 178 47 120 0.5 18 2203.2 123 27.1 37.5 1700
024.40.2500 2715 2285 190 2649 2351 56 33 8 2465 2462 178 47 120 0.5 20 2188 110 30.1 41.8 1700
023.40.2800 3015 2585 190 2949 2651 56 33 8 2765 2762 178 47 120 0.5 18 2491.2 139 27.1 37.5 1900
024.40.2800 3015 2585 190 2949 2651 56 33 8 2765 2762 178 47 120 0.5 20 2488 125 30.1 41.8 1900
023.50.3150 3428 2872 226 3338 2962 56 45 8 3104 3102 214 56 150 0.5 20 2768 139 37.7 52.2 3300
024.50.3150 3428 2872 226 3338 2962 56 45 8 3104 3102 214 56 150 0.5 22 2758.8 126 41.5 57.4 3300
023.50.3550 3828 3272 226 3738 3362 60 45 8 3504 3502 214 56 150 0.5 20 3168 159 37.7 52.2 3700
024.50.3550 3828 3272 226 3738 3362 60 45 8 3504 3502 214 56 150 0.5 22 3176.8 145 41.5 57.4 3700
023.50.4000 4278 3722 226 4188 3812 60 45 10 3954 3952 214 56 150 0.5 22 3616.8 165 41.5 57.4 4200
024.50.4000 4278 3722 226 4188 3812 60 45 10 3954 3952 214 56 150 0.5 25 3610 145 47.1 65.2 4200
023.50.4500 4778 4222 226 4688 4312 60 45 10 4454 4452 214 56 150 0.5 22 4122.8 188 41.5 57.4 4700
024.50.4500 4778 4222 226 4688 4312 60 45 10 4454 4452 214 56 150 0.5 25 4110 165 47.1 65.2 4700
